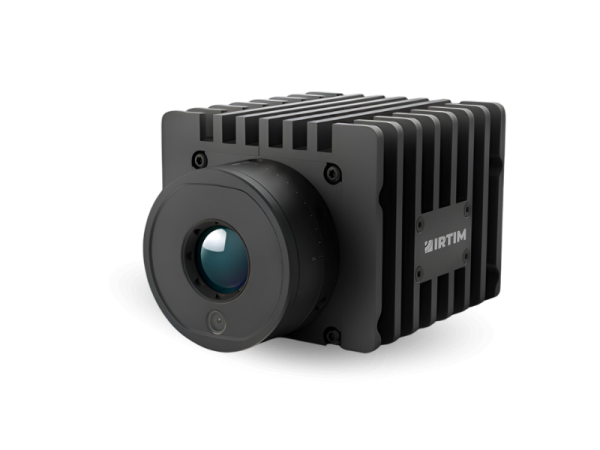

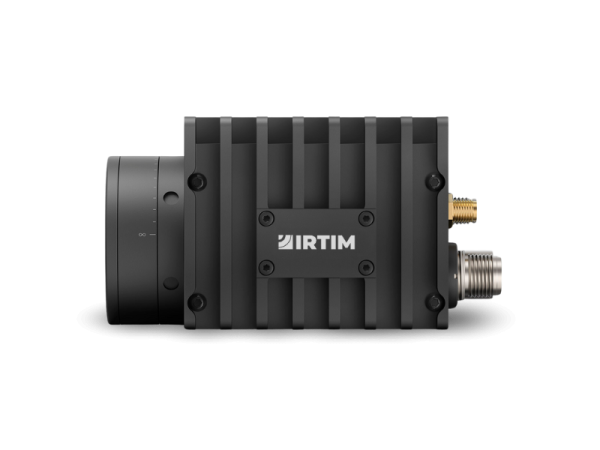

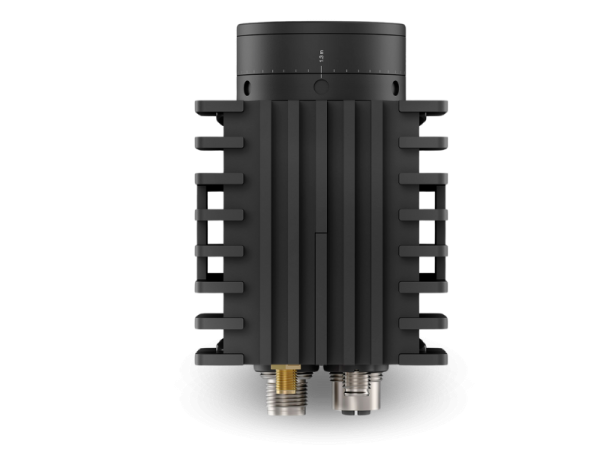

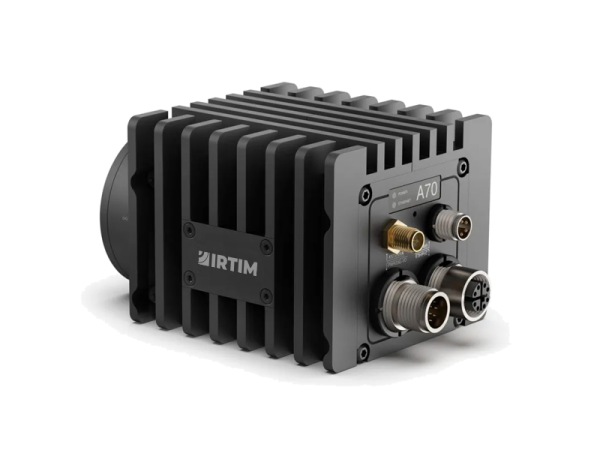

Cámara de alta resolución (640×480) para la transmisión de imágenes en streaming por Ethernet. Esta pequeña y ligera cámara automatizada de enfoque fijo tiene todo lo que necesitas para la detección temprana de incendios y mantener las instalaciones industriales a salvo. Integración sin problemas, resistente y fácil de instalar.
| Categoría | Cámaras Termográficas |
|---|---|
| Resolución | 640 x 480 |
| Material de la protección | Cuerpo de aluminio |
| Especificaciones Generales | |
|---|---|
| Entradas digitales | 2× con aislamiento óptico, Vin (bajo) = de 0 a 1,5 V, Vin (alto) = de 3 a 25 V |
| Salidas digitales | 3× con aislamiento óptico, de 0 a 48 V CC, 350mA máx., optorrelé de estado sólido, 1× específico como salida de fallos (NC) |
| Codificado | Transmisión de vídeo RTSP en tiempo real H.264/MPEG4/MJPEG. Trasmisión radiométrica, protocolo RTSP: JPEG-LS comprimido, radiométrico de FLIR. Transmisión de vídeo GVSP: sin comprimir. Transmisión radiométrica GVSP: temperatura lineal y radiométrico de FLIR. |
| Interfaz Ethernet | Con cable, Wi-Fi (opcional) |
| Wifi | Función opcional comprada por separado. RP-SMA, conector hembra |
| EMC | • ETSI EN 301 489-1 (radio) • ETSI EN 301 489-17 (radio) • EN 61000-4-8 (campo magnético) • FCC 47 CFR parte 15 clase B (emisiones de EE. UU.) • ISO 13766-1 (EMC: maquinaria para mover la tierra y construir edificios) • EN ISO 14982 (EMC: maquinaría de la industria agrícola y forestal) |
| Número F | 1,4 |
| Frecuencia de imagen | 30 Hz |
| Sensibilidad térmica/NETD | <35 mK |
| Precisión | ±2 °C (±3,6 °F) o ±2 % de lectura, para temperatura ambiente de entre 15 y 35 °C (de 59 a 95 °F) y temperatura del objeto superior a 0 °C (32 °F) |
| Comunicación y Almacenamiento de Datos | |
|---|---|
| Alimentación por Ethernet | Alimentación por Ethernet, PoE IEEE 802.3af clase 3 |
| Almacenamiento de imágenes | N/D |
| Codificado | Transmisión de vídeo RTSP en tiempo real H.264/MPEG4/MJPEG Transmisión radiométrica, protocolo RTSP: JPEG-LS comprimido, radiométrico de FLIR Transmisión de vídeo GVSP: sin comprimir Transmisión radiométrica GVSP: temperatura lineal y radiométrico de FLIR |
| Comunicación Ethernet | • GigE Vision ver. 1,2 • De conformidad con el protocolo GenlCam de API del cliente • TCP/IP de enchufe de FLIR |
| Comunicación serie | Control de desplazamiento horizontal-vertical. Estándar de Pelco D Interfaz HW: RS232 y RS485 exclusivamente |
| Conforme con perfil S de ONVIF | Sí |
| Entradas digitales | 2× con aislamiento óptico, Vin (bajo) = de 0 a 1,5 V, Vin (alto) = de 3 a 25 V |
| Estándar Ethernet | IEEE 802.3 |
| Ethernet | Para control, resultados, imagen y potencia |
| Interfaz Ethernet | Con cable, Wi-Fi (opcional) |
| Multicast | Sí |
| Protocolos de Ethernet | • IEEE 1588 • SNMP • TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (servidor), FTP (cliente), SMTP, DHCP, MDNS (Bonjour), uPnP, GVSP, GVCP |
| RS-232 | Codificación A de M8, conector macho |
| Salidas digitales | 3× con aislamiento óptico, de 0 a 48 V CC, 350mA máx., optorrelé de estado sólido, 1× específico como salida de fallos (NC) |
| Tipo de conector Ethernet | M12 hembra de 8 pines con codificación X; hembra RP-SMA |
| Tipo de Ethernet | 1000 Mb/s |
| Wifi | Función opcional comprada por separado. RP-SMA, conector hembra |
| Generación de Imágenes y Óptica | |
|---|---|
| Cámara visible | Accesorio opcional |
| Campo de visión (FOV) | 29° × 22° |
| Distancia focal mínima | 0,25 m |
| Enfoque | Fijo, ajustable con herramienta incluida |
| Frecuencia de imagen | 30 Hz |
| Lectura | Sin lecturas de mediciones, solo transmisión de vídeo |
| Longitud focal | 14,3 mm |
| Matriz de plano focal (FPA) | Microbolómetro no refrigerado |
| Mejora de contraste | FSX®/ecualización de histograma (solo IR) |
| MSX | Sí, incluido en opción de cámara visual |
| Número F | 1,4 |
| Paso del detector | 17 µm |
| Rango espectral | De 7,5 a 14 µm |
| Resolución de IR | 464 × 348 |
| Resolución de transmisión | Transmisión de vídeo RTSP, fuente 0: 640 x 480 píxeles Transmisión de vídeo RTSP, fuente 1: 1280 x 960 píxeles Transmisión radiométrica RTSP: 464 x 348 píxeles Transmisión de vídeo GVSP: 640 x 480 píxeles Transmisión radiométrica GSVP: 464 x 348 píxeles |
| Sensibilidad térmica/NETD | <35 mK |
| Superposición | Sin |
| Transmisión de vídeo IR radiométrico | GigE Vision y RTSP |
| Vídeo Transmisión | Protocolos RTSP o GVSP (GigE Vision) |
| Medición y Análisis | |
|---|---|
| Corrección de transmisión atmosférica | Basada en los datos de distancia, temperatura atmosférica y humedad relativa |
| Correcciones de medición | N/D |
| Detección automática de calor y frío | N/D |
| Funciones de alarma | N/D |
| Herramientas de medición | N/D |
| Precisión | ±2 °C o ±2 % de lectura, para temperatura ambiente de entre 15 y 35 °C y temperatura del objeto superior a 0 °C |
| Rango de temperatura del objeto | De –20 a 175 °C De 175 a 1000 °C |
| General | |
|---|---|
| Material de la carcasa | Aluminio |
| Montaje sobre base | 4 x M2.5 directo a la cámara o 4 x 10-32 UNF a la placa inferior de refrigeración |
| Peso | 519 g sin placa inferior de refrigeración |
| Tamaño (L. × An. × Al.) | 107 x 67 x 57 mm |
| Caractarísticas medioambientales y certificaciones | |
|---|---|
| Corrosión | • ISO 12944 C4 G o H • EN60068-2-11 |
| EMC | • ETSI EN 301 489-1 (radio) • ETSI EN 301 489-17 (radio) • EN 61000-4-8 (campo magnético) • FCC 47 CFR parte 15 clase B (emisiones de EE. UU.) • ISO 13766-1 (EMC: maquinaria para mover la tierra y construir edificios) • EN ISO 14982 (EMC: maquinaría de la industria agrícola y forestal) |
| Espectro de radio | • FCC 47 CFR parte 15 clase C (banda de 2,4 GHz de EE. UU.) • FCC 47 CFR parte 15 clase E (banda de 5 GHz de EE. UU.) • RSS-247 (banda de 2,4 y 5 GHz de Canadá) • ETSI EN 300 328 V2.1.1 (banda de 2,4 GHz de la UE) • ETSI EN 301 893 V2.1.1 (banda de 5 GHz de la UE) |
| Golpes | IEC 60068-2-27, 25 g |
| Humedad (operativa y de almacenamiento) | IEC 60068-2-30/24 horas, 95 % de humedad relativa, de 25 a 40 °C (de 77 a 104 °F)/2 ciclos EN60068-2-38 |
| Montaje en trípode | 4 x M2.5 directo a la cámara o 4 x 10-32 UNF a la placa inferior de refrigeración |
| Protección | IEC 60529 y IP66 |
| Rango de temperatura operativa | De -20 a +50 °C (de -4 a +122 °F). Placa de refrigeración necesaria para temperaturas superiores a 40 °C. Sensor de temperatura máxima interna: 70 °C. |
| Vibración | • IEC 60068-2-6, 0,15 mm de 10 a 58 Hz y 2 g de 58 a 500 Hz, sinusoidal • IEC 61373 Cat 1 (vía férrea) |
| Alimentación | |
|---|---|
| Conexión de alimentación | M12 macho de 12 pines con codificación A (compartida con entrada/salida digital) |
| Consumo de energía | 7,5 W a 24 VCC típico / 7,8 W a 48 VCC típico / 8,1 W a 48 V PoE típico |
| Funcionamiento con alimentación externa | 24/48 V CC, 8 W máx. |
| Tensión externa | Rango de tensión admitido 18-56 V CC |
